Форматы блока данных
Формат блока данных изображен на Рис. 3.8 . Флаги (flags) ограничивают начало и конец блока данных. За открывающими флагами следуют два байта адресной (address) информации. 10 битов из этих двух байтов составляют идентификацию (ID) фактической цепи (называемую сокращенно DLCI от "data link connection identifier").
Рис. 3.8. Frame Relay Frame
Центром заголовка Frame Relay является 10-битовое значение DLCI. Оно идентифицирует ту логическую связь, которая мультиплексируется в физический канал. В базовом режиме адресации (т.е. не расширенном дополнениями LMI), DLCI имеет логическое значение; это означает, что конечные устройства на двух противоположных концах связи могут использовать различные DLCI для обращения к одной и той же связи. На рис. 3.9 представлен пример использования DLCI при адресации в соответствии с нерасширенным Frame Relay.

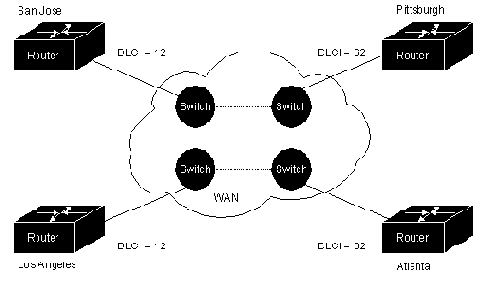

Рис. 3.9. Frame Relay Addressing
Рис. 3.9 предполагает наличие двух цепей PVC: одна между Aтлантой и Лос-Анджелесом, и вторая между Сан Хосе и Питтсбургом. Лос Анджелес может обращаться к своей PVC с Атлантой, используя DLCI=12, в то время как Атланта обращается к этой же самой PVC, используя DLCI=82. Аналогично, Сан Хосе может обращаться к своей PVC с Питтсбургом, используя DLCI=62. Сеть использует внутренние патентованные механизмы поддержания двух логически значимых идентификаторов PVC различными.
В конце каждого байта DLCI находится бит расширенного адреса (ЕА). Если этот бит единица, то текущий байт является последним байтом DLCI. В настоящее время все реализации используют двубайтовый DLCI, но присутствие битов ЕА означает, что может быть достигнуто соглашение об использовании в будущем более длинных DLCI.
Бит C/R, следующий за самым значащим байтом DLCI, в настоящее время не используется.
И наконец, три бита в двубайтовом DLCI являются полями, связанными с управлением перегрузкой. Бит "Уведомления о явно выраженной перегрузке в прямом направлении" (FECN) устанавливается сетью Frame Relay в блоке данных для того, чтобы сообщить DTE, принимающему этот блок данных, что на тракте от источника до места назначения имела место перегрузка. Бит "Уведомления о явно выраженной прегрузке в обратном направлении" (BECN) устанавливается сетью Frame Relay в блоках данных, перемещающихся в направлении, противоположном тому, в котором перемещаются блоки данных, встретившие перегруженный тракт. Суть этих битов заключается в том, что показания FECN или BECN могут быть продвинуты в какой-нибудь протокол высшего уровня, который может предпринять соответствующие действия по управлению потоком. (Биты FECN полезны для протоколов высших уровней, которые используют управление потоком, контролируемым пользователем, в то время как биты BECN являются значащими для тех протоколов, которые зависят от управления потоком, контролируемым источником ("emitter-controlled").
Бит "приемлемости отбрасывания" (DE) устанавливается DTE, чтобы сообщить сети Frame Relay о том, что какой-нибудь блок данных имеет более низшее значение, чем другие блоки данных и должен быть отвергнут раньше других блоков данных в том случае, если сеть начинает испытывать недостаток в ресурсах. Т.е. он представляет собой очень простой механизм приоритетов. Этот бит обычно устанавливается только в том случае, когда сеть перегружена.
