Конфигурация CPE
Существуют две возможные конфигурации оборудования СРЕ для получения доступа DQDB к сети SMDS (смотри рис.3.14). При конфигурации с одним СРЕ доступ DQDB просто соединяет переключатель в коммерческой сети и одну станцию, принадлежащую абоненту (СРЕ). Для конфигурации с большим числом СРЕ, доступ DQDB состоит из переключателя в сети и множества объединенных СРЕ в местоположении абонента. Для второй конфигурации, все СРЕ должны принадлежать одному и тому же абоненту.

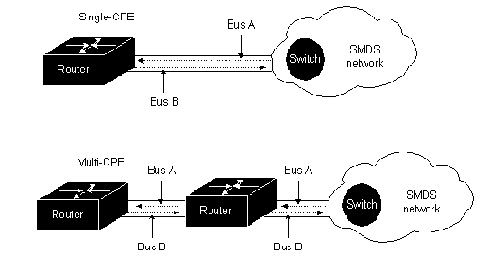

Рис. 3.14. Single-CPE and Multi-CPE Configurations
Для случая с одним СРЕ, доступ DQDB фактически представляет собой просто подсеть DQDB из двух узлов. Каждый из этих узлов (переключатель и СРЕ) передают данные другому через однонаправленную логическую шину. Конкуренция на получение этой шины отсутствует, т.к. других станций нет. Поэтому нет необходимости использовать алгоритм распределенного доступа с организацией очереди. При отсутствии той сложности, которую создает применение алгоритма распределенного доступа с организацией очереди, SIP для конфигурации с одним СРЕ намного проще, чем SIP для конфигурации с большим числом СРЕ.
