Сетевой уровень


Internet Packet Exchange (IPX) является оригинальным протоколом сетевого уровня Novell. Если устройство, с которым необходимо установить связь, находится в другой сети, IPX прокладывает маршрут для прохождения информации через любые промежуточные сети, которые могут находиться на пути к пункту назначения. На Рис. 4.20 представлен формат пакета IPX.


Рис. 4.20.  IPX Packet Format

Пакет IPX начинается с 16-битового поля контрольной суммы (checksum), которое устанавливается на единицы.

16-битовое поле длины (length) определяет длину полной дейтаграммы IPX в байтах. Пакеты IPX могут быть любой длины, вплоть до размеров максимальной единицы передачи носителя (MTU). Фрагментация пакетов не применяется.

За полем длины идет 8-битовое поле управления транспортировкой (transport control), которое обозначает число роутеров, через которые прошел пакет. Когда значение этого поля доходит до 15, пакет отвергается исходя из предположения, что могла иметь место маршрутная петля.

8-битовое поле типа пакета (packet type) определяет протокол высшего уровня для приема информации пакета. Двумя общими значениями этого поля являются 5, которое определяет Sequenced Packet Exchange (SPX)

(Упорядоченный обмен пакетами) и 17, которое определяет NetWare Core Protocol (NCP) (Основной протокол NetWare).

Информация адреса пункта назначения (destination address) занимает следующие три поля. Эти поля определяют сеть, главную вычислительную машину и гнездо (процесс) пункта назначения.

Следом идут три поля адреса источника (source address), определяющих сеть, главную вычислительную машину и гнездо источника.

За полями пункта назначения и источника следует поле данных (data). Оно содержит информацию для процессов высших уровней.

Хотя IPX и является производной XNS, он имеет несколько уникальных характеристик. С точки зрения маршрутизации , наиболее важное различие заключается в механизмах формирования пакетов данных этих двух протоколов. Формирование пакета данных - это процесс упаковки информации протокола высшего уровня и данных в блок данных. Блоки данных являются логическими группами информации, очень похожими на слова телефонного разговора. XNS использует стандартное формирование блока данных Ethernet, в то время как пакеты IPX формируются в блоки данных Ethernet Version 2.0 или IEEE 802.3 без информации IEEE 802.2, которая обычно сопровождает эти блоки данных. Рис.4.21 иллюстрирует формирование пакета данных Ethernet, стандарта IEEE 802.3 и IPX.

Примечание: NetWare 4.0 обеспечивает формирование пакетов IPX в блоки данных IEEE 802.3.

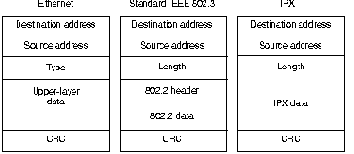

Рис. 4.21.  Ethernet,IEEE 802.3, and IPX Encapsulation Formats

Для маршрутизации пакетов в объединенных сетях IPX использует протокол динамической маршрутизации, называемый Routing Information Protocol (RIP) (Протокол маршрутной информации). Также, как и XNS, RIP получен в результате усилий компании Xerox по разработке семейства протоколов XNS. В настоящее время RIP является наиболее часто используемым протоколом для внутренних роутеров (interior gateway protocol-IGP) в сообществе Internet-среде международной сети, обеспечивающей связность практически со всеми университетами и исследовательскими институтами и большим числом коммерческих организаций в США, а также со многими иностранными организациями. Подробная информация о RIP приведена в Главе 5.

В дополнение к разнице в механизмах формирования пакетов, Novell также дополнительно включила в свое семейство протоколов IPX протокол, называемый Service Adverticement Protocol (SAP) (Протокол объявлений об услугах). SAP позволяет узлам, обеспечивающим услуги, объявлять о своих адресах и услугах, которые они обеспечивают.

Novell также поддерживает "Блок адресуемой сети" LU 6.2 компании IBM (LU 6.2 network addressable unit - NAU). LU 6.2 обеспечивает связность по принципу равноправных систем через среду сообщений IBM. Используя возможности LU 6.2, которые имеются у NetWare, узлы NetWare могут обмениваться информацией через сеть IBM. Пакеты NetWare формируются в пределах пакетов LU 6.2 для передачи через сеть IBM.
