Базы данных управления


Все управляемые объекты содержатся в Информационной базе управления (Management Information Base - MIB), которая фактически является базой данных объектов. Логически MIB можно изобразить в виде абстрактного дерева, листьями которого являются отдельные информационные элементы. Идентификаторы объектов уникальным образом идентифицируют объекты MIB этого дерева. Идентификаторы объектов похожи на телефонные номера тем, что они организованы иерархически и их отдельные части назначаются различными организациями. Например, международные телефонные номера состоят из кода страны (назначаемого международной организацией) и телефонного номера в том виде, в каком он определен в данной стране. Телефонные номера в США далее делятся на код области, номер центральной телефонной станции (СО) и номер станции, связанной с этой СО. Аналогично, идентификаторы объектов высшего уровня MIB назначаются Международной Электротехнической Комиссией ISO (ISO IEC). ID объектов низшего уровня назначаются относящимися к ним организациями. На Рис. 7.2 изображены корневая и несколько наиболее крупных ветвей дерева MIB.

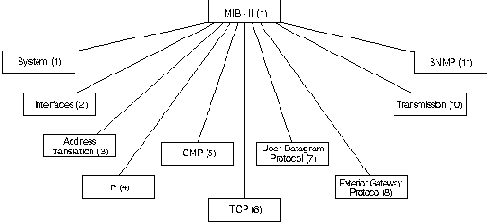

Рис. 7.2.  MIB Tree

Дерево MIB расширяемо благодаря экспериментальным и частным ветвям. Например, поставщики могут определять свои собственные ветви для включения реализаций своих изделий. В настоящее время вся работа по стандартизации ведется на экспериментальной ветви.

Структуру MIB определяет документ, называемый Структура Информации Управления (Structure of Management Information - SMI). SMI определяет следующие типы информации:

  • Network addresses (Сетевые адреса)

    Предсталяют какой-нибудь адрес из конкретного семейства протоколов. В настоящее время единственным примером сетевых адресов являются 32-битовые адреса IP.

  • Counters (Счетчики)

    Неотрицательные целые числа, которые монотонно увеличиваются до тех пор, пока не достигнут максимального значения, после чего они сбрасываются до нуля. Примером счетчика является общее число байтов, принятых интерфейсом.

  • Gauges (Измерительный прибор, мера, размер)

    Неотрицательные целые числа, которые могут увеличиваться или уменьшаться, но запираются при максимальном значении. Примером измерительного прибора является длина очереди, состоящей из выходных пакетов (в пакетах).

  • Ticks (Тики)

    Сотые доли секунды, прошедшие после какого-нибудь события. Примером tick является время, прошедшее после вхождения интерфейса в свое текущее состояние.

  • Opaque (Мутный)

    Произвольное кодирование. Используется для передачи произвольных информационных последовательностей, находящихся вне пределов точного печатания данных, которое использует SMI.
