Структура управления открытой сети (ONA)
Базовая структура ONA представлена на Рис. 7.5.

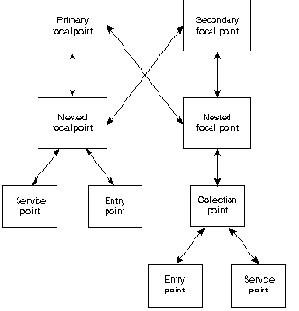

Рис. 7.5. ONA Framework
Фокусы (focal points) обеспечивают поддержку операций централизованного сетевого управления. Это те объекты управления, которые уже были названы ранее в описанной общей модели. Фокусы отвечают на предупреждения конечных станций, поддерживают базы данных управления и обеспечивают интерфейс пользователя с оператором управления сети.
Существуют два вида фокусов: первичный (primary) и вторичный (secondary). Первичные фокусы соответствуют описанным выше. Вторичные фокусы обеспечивают резерв для первичных фокусов и используются при отказе первичных фокусов.
Вложенные фокусы (nested focal points) обеспечивают поддержку распределенного управления для частей крупных сетей. Они продвигают критичную информацию в другие глобальные фокусы.
Точки сбора (collection points) передают инфрмацию из автономных подсетей SNA в фокусы. Точки сбора обычно используются для продвижения данных из сети IBM с равноправными узлами в иерархию ONA.
Точки ввода (entry points) являются устройствами SNA, которые могут реализовать ONA для себя и для других устройств. Большинство стандартных устройств SNA могут быть точками ввода.
Точки обслуживания (service points) являются системами, которые обеспечивают доступ в ONA для устройств, не являющихся устройствами SNA. Toчки обслуживания способны отправлять в фокусы информацию сетевого управления о системах, не являющихся системами SNA, а также принимать команды из фокусов, транслируя их в формат, приемлемый для устройств, не являющихся устройствами SNA, и продвигать их в эти устройства для выполнения. Точки обслуживания фактически являются сетевыми интерфейсами с ONA.
