Основы построения объединенных сетей по технологиям CISCO



Типы мостов


Мосты можно сгруппировать в категории, базирующиеся на различных характеристиках изделий. В соответствии с одной из популярных схем классификации мосты бывают локальные и дистанционные. Локальные мосты обеспечивают прямое соединение множества сегментов LAN, находящихся на одной территории. Дистанционные мосты соединяют множество сегментов LAN на различных территориях, обычно через телекоммуникационные линии. Эти две конфигурации представлены на Рис. 1.8.

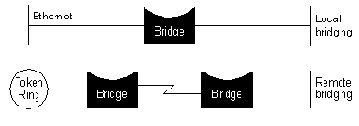

Рис. 1.8.  Local and Remote Bridging

Дистанционное мостовое соединение представляет ряд уникальных трудностей объединения сетей. Одна из них - разница между скоростями LAN и WAN (глобальная сеть). Хотя в последнее время в географически рассредоточенных объединенных сетях появилось несколько технологий быстродействующих WAN, скорости LAN часто на порядок выше скоростей WAN. Большая разница скоростей LAN и WAN иногда не позволяет пользователям прогoнять через WAN приложения LAN, чуствительные к задержкам.

Дистанционные мосты не могут увеличить скорость WAN, однако они могут компенсировать несоответствия в скоростях путем использования достаточных буферных мощностей. Если какое-либо устройство LAN, способной передавать со скоростью 3 Mb/сек, намерено связаться с одним из устройств отдаленной LAN, то локальный мост должен регулировать поток информации, передаваемой со скоростью 3Mb/сек, чтобы не переполнить последовательный канал, который пропускает 64 Kb/сек. Это достигается путем накопления поступающей информации в расположенных на плате буферах и посылки ее через последовательный канал со скоростью, которую он может обеспечить. Это осуществимо только для коротких пакетов информации, которые не переполняют буферные мощности моста.

IEEE (Институт инженеров по электротехнике и радиоэлектронике) поделил канальный уровень OSI на два отдельных подуровня: подуровень MAC (Управление доступом к носителю) и подуровень LLC (Управление логическим каналом). МАС разрешает и оркестрирует доступ к носителю (Например, конфликтные ситуации, эстафетная передача и др.), в то время как подуровень LLC занят кадрированием, управлением потоком информации, управлением неисправностями и адресацией подуровня МАС.

Некоторые мосты являются мостами подуровня МАС. Эти устройства образуют мост между гомогенными сетями (например, IEEE 802.3). Другие мосты могут осуществлять трансляцию между различными протоколами канального уровня (например, IEEE 802.3 и IEEE 802.5). Базовый механизм такой трансляции показан на Рис. 1.9.

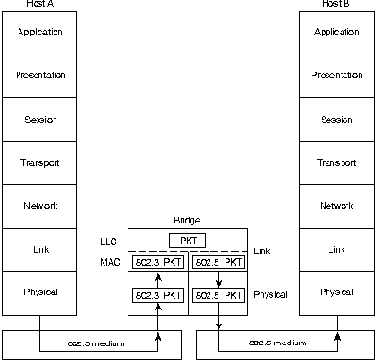

Рис. 1.9.  Mеханизм трансляции между различными протоколами канального уровня

На Рис. 1.9 главная вычислительная машина IEEE 802.3 (Главная вычислительная машина А) формулирует пакет, содержащий прикладную информацию, и герметизирует этот пакет в совместимый с IEEE 802.3 фрейм для передачи через среду IEEE 802.3 в мост. Внутри моста фрейм освобождается от заголовка IEEE 802.3 в подуровне МАС канального уровня и затем передается выше в подуровень LLC для дальнейшей обработки. После обработки пакет снова передается вниз в реализацию IEEE 802.5, которая герметизирует пакет в заголовок IEEE 802.5 для передачи через сеть IEEE 802.5 в главную вычислительную машину IEEE 802.5 (Главная вычислительная машина В).

Трансляция, осуществляемая мостом между различными типами сетей, никогда не бывает безупречной, т.к. всегда имеется вероятность, что одна сеть поддержит определенный фрейм, который не поддерживается другой сетью. Эту ситуацию можно считать примерно аналогичной проблеме, с которой сталкивается эскимос, пытающийся перевести на английский некоторые слова из тех 50 слов, которые обозначают "снег". Более подробно многие из вопросов трансляции через мосты обсуждаются в Главе 6.
